100 قطعة أو قابل للتفاوض
MOQ
Unit price depends on material grade, thickness, surface finish, dimension and order quantity. We support multiple trade terms: EXW, FOB, CIF, CFR, DDP. Please send your required specs and quantity to us for exact quotation.
السعر
2
ميزات صالة عرض منتوج وصف التقييمات والمراجعات طلب عرض أسعار
ميزات
مواصفات
القطر الخارجي: 25.4 ملم / 1 بوصة
مادة: إيسي 201 / 304 / 316
سطح: مرآة مصقولة / مصقولة من الساتان
طول القوس: 66 ملم / 2.60 بوصة
اتصال: اللحام
زاوية: 90 درجة
إبراز:

أدوات البلاستير من الفولاذ المقاوم للصدأ الصف 304

,

مرفق بـ 1 بوصة من قطرها

,

قوس 90 درجة التوصيلات غير المقاومة للصدأ 316

معلومات اساسية
مكان المنشأ: فوشان، الصين.
اسم العلامة التجارية: VVINSCO/WINSCO METAL
إصدار الشهادات: ISO,SGS,TUV,MTC,Third Party From Customers
رقم الموديل: تعبئة تصدير صالحة للإبحار مصممة خصيصًا لملحقات الدرابزين والدرج المصنوعة من الفولاذ المقاوم للصدأ. 1
شروط الدفع والشحن
تفاصيل التغليف: تعبئة تصدير صالحة للإبحار مصممة خصيصًا لـ **الأنابيب المزخرفة المصنوعة من الفولاذ المقاوم للصدأ**. 1
وقت التسليم: العينة: 3-7 أيام؛ الإنتاج الضخم: 15-45 يوما
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 100000 قطعة في الشهر
منتوج وصف
VVINSCO | مكونات درابزين ملحومة

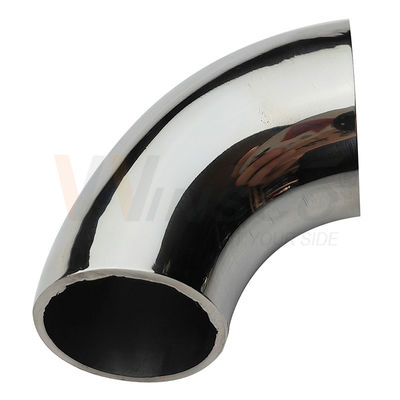

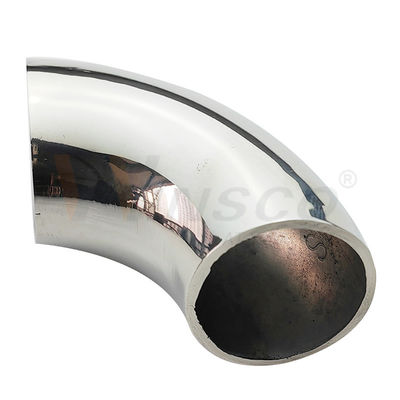

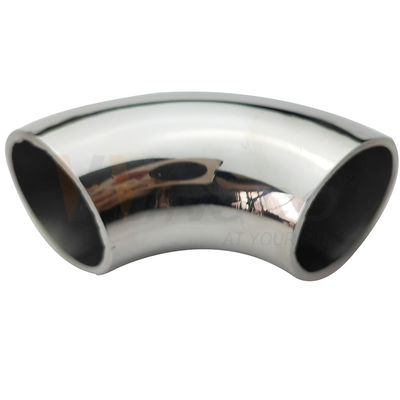

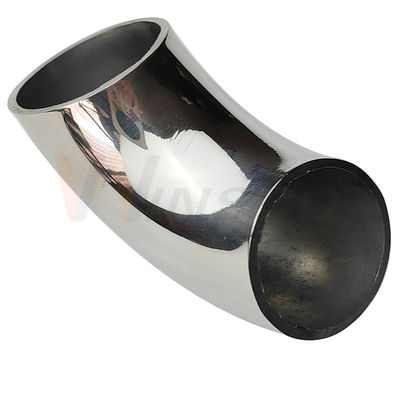

وصلة كوع 90 درجة من الفولاذ المقاوم للصدأ بقطر 25.4 مم (1 بوصة) - طول قوس 66 مم

وصلة كوع 90 درجة ملحومة لمطابقةأنبوب درابزين من الفولاذ المقاوم للصدأ بقطر خارجي 25.4 مم / 1 بوصة. متوفر بدرجات SS201 و SS304 و SS316 بلمسة نهائية مصقولة بالمرآة أو ساتان/مصقول للسلالم، وتفاصيل الشرفات، والأثاث، والإطارات الزخرفية، والتصنيع المخصص.

القطر الخارجي 25.4 مم / 1 بوصةكوع 90 درجةقوس 66 مم / 2.60 بوصةسمك جدار 1.2 / 1.5 مم201 / 304 / 316

2

نظرة عامة على المنتج

يوفر هذا الكوع تغييرًا سلسًا للاتجاه بزاوية قائمة في تجميع أنبوب من الفولاذ المقاوم للصدأ بقطر 25.4 مم. يدعم القوس 66 مم التفاصيل المعمارية المدمجة مع السماح بدمج الوصلة الملحومة وإعادة تشطيبها لضمان الاستمرارية البصرية. قم بتأكيد القطر الخارجي للأنبوب، وسمك الجدار، والدرجة، والسطح قبل الإنتاج.

2

متطلبات التركيب: القطر الخارجي المستهدف هو 25.4 مم / 1 بوصة. أنبوب بقطر اسمي 25 مم ليس قابلاً للتبديل تلقائيًا؛ يجب تأكيد أبعاد الأنبوب الفعلية وتفاوت الوصلة.

المواصفات الفنية

المنتج كوع درابزين / درابزين من الفولاذ المقاوم للصدأ ملحوم بزاوية 90 درجة
القطر الخارجي 25.4 مم / 1 بوصة
طول القوس 66 مم / حوالي 2.60 بوصة
سمك الجدار 1.2 مم (0.047 بوصة) أو 1.5 مم (0.059 بوصة)
المادة فولاذ مقاوم للصدأ AISI 201، AISI 304 أو AISI 316
اللمسة النهائية مصقول بالمرآة (PSS) أو ساتان/مصقول (SSS)
التوصيل لحام بالدفع / وصلة تصنيع؛ يجب على المثبت تأكيد إجراء اللحام
التخصيص تخضع الدرجة واللمسة النهائية والأبعاد ووضع العلامات والتعبئة لتأكيد الرسم والكمية

لماذا يساعد هذا الكوع في تقليل مخاطر التركيب

2

مرجع دقيق لقطر 1 بوصةتساعد الأبعاد المترية والبوصة المشترين على مطابقة الكوع مع مواصفات الأنبوب.
قوس محدد بـ 66 مميمكن تأكيد بُعد الانحناء قبل القطع واللحام.
تنسيق اللمسة النهائيةيمكن مطابقة الأسطح المصقولة بالمرآة أو الساتان مع الدرابزين المتصل.
اختيار درجة عمليتدعم الدرجات 201 و 304 و 316 ميزانيات مختلفة وظروف التعرض.
تصنيع متحكم فيهسمك الجدار المتطابق يحسن المحاذاة واتساق تشطيب اللحام.
فحوصات ما قبل الشحنيمكن التحقق من الأبعاد والدرجة والسطح والكمية والملصقات مقابل الطلب.

مرجع سلسلة حجم كوع 90 درجة

توفر ورقة السلسلة الكاملة مجموعات أخرى من القطر الخارجي وطول القوس وسمك الجدار. يجب أن يحدد الطلب المعتمد لهذا الطراز قطرًا خارجيًا 25.4 مم، وقوسًا 66 مم، وسمك الجدار المحدد.

VVINSCO 90 degree stainless steel handrail elbow size and thickness reference chart

تسلسل اللحام والتشطيب الموصى به

  1. تحقق من القطر الخارجي 25.4 مم / 1 بوصة، وسمك الجدار، والدرجة، وزاوية 90 درجة، والقوس 66 مم.
  2. قم بقص الأطراف بشكل مستقيم، وتنظيفها، وإزالة الشوائب من طرفي الأنبوب المتجاورين.
  3. قم بمحاذاة وتثبيت المكونات في قالب تصنيع بزاوية 90 درجة.
  4. قم بلحام نقاط التثبيت بشكل متماثل وأكمل لحام TIG المعتمد.
  5. قم بتنعيم الوصلة واستعادة اللمعان المصقول بالمرآة أو حبيبات الساتان المحددة.
  6. افحص الزاوية والمحاذاة والأبعاد وجودة السطح المرئي.
ملاحظة هندسية: هذا مكون درابزين، وليس وصلة أنابيب ضغط معتمدة. يجب على المهندس المسؤول التحقق من هيكل الدرابزين المكتمل، واللحامات، والمثبتات، والأحمال، والامتثال للوائح المحلية.

ماذا ترسل للحصول على عرض أسعار

  • القطر الخارجي المطلوب: 25.4 مم / 1 بوصة
  • سمك الجدار: 1.2 مم أو 1.5 مم
  • الدرجة: SS201، SS304 أو SS316
  • اللمسة النهائية: مرآة أو ساتان/مصقول
  • الكمية، التعبئة، الوجهة، والرسم أو العينة

أسئلة متكررة

هل سيتناسب هذا الكوع مع أنبوب بقطر 25 مم؟
ليس بدون تأكيد. تم تحديد هذا المنتج بقطر خارجي 25.4 مم / 1 بوصة، لذا يجب تقييم حجم الأنبوب الفعلي 25 مم والوصلة المقصودة بشكل منفصل.

أي درجة يجب استخدامها في الهواء الطلق؟
درجة SS304 مناسبة للعديد من البيئات المعمارية العامة. يُفضل استخدام درجة SS316 للتعرض الساحلي أو بجوار حمامات السباحة أو المعرض للكلوريدات. درجة SS201 للاستخدام الداخلي الجاف بشكل أساسي.

هل يمكن توريد الكوع والأنبوب المتطابق معًا؟
نعم. قم بتوفير الدرجة، والقطر الخارجي، وسمك الجدار، واللمسة النهائية، وطول الأنبوب، والكمية حتى يمكن تنسيق كلا المنتجين.

تأكيد التوافق قبل الإنتاج

أرسل إلى VVINSCOالقطر الخارجي للأنبوب، وسمك الجدار، والدرجة، والسطح، والكمية، والرسم. تتمتع Winsco Metal بخبرة تزيد عن 23 عامًا في تصنيع وتصدير الفولاذ المقاوم للصدأ.
